Cuando se trata de conexiones de paneles solares en serie vs en paralelo los instaladores se enfrentan a una elección similar a la de Volta: ¿maximizar el voltaje o la corriente? Esta decisión puede afectar significativamente el rendimiento y la eficiencia de tu arreglo solar. En este artículo exploraremos los pros y los contras de cada configuración, ayudándote a entender qué montaje podría ser el mejor para tu proyecto solar.

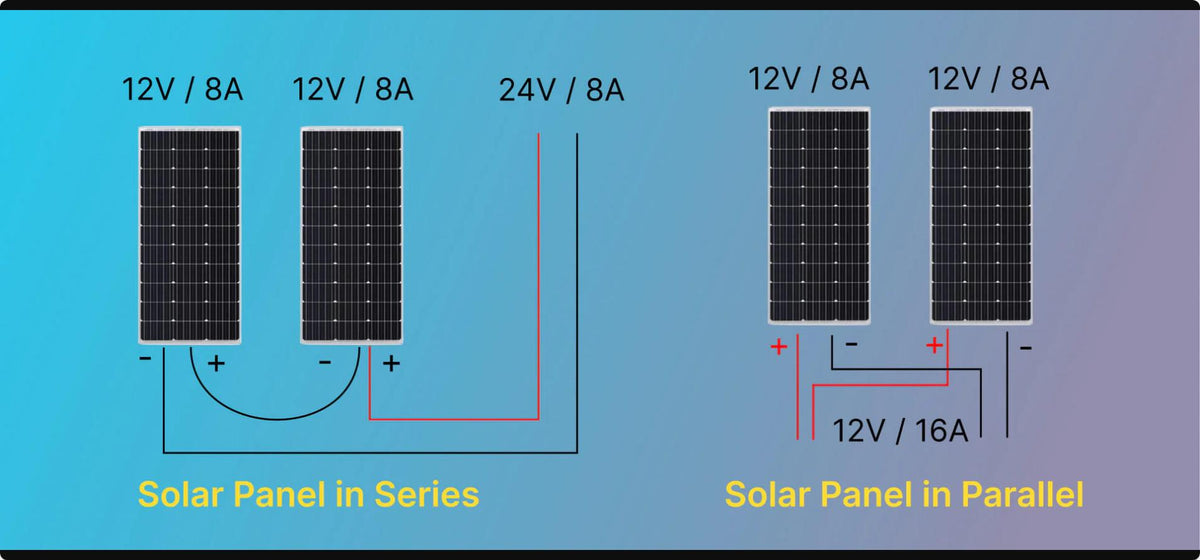

¿Cuál es la diferencia entre cablear paneles solares en serie o en paralelo?
La principal diferencia entre el cableado en serie y en paralelo de los paneles solares es su efecto sobre el voltaje y la corriente. Las conexiones en serie aumentan el voltaje total manteniendo la corriente constante, lo cual es beneficioso para tramos de cable largos y ciertos inversores. El cableado en paralelo mantiene el voltaje pero incrementa la corriente, útil para necesidades de mayor amperaje y en situaciones de sombreado parcial. Esta diferencia fundamental impacta la eficiencia del sistema y la potencia entregada. Elegir entre serie y paralelo depende de factores como los requisitos del inversor, la disposición del techo y las condiciones locales de sombra. Comprender estas distinciones es crucial para optimizar el rendimiento de los paneles solares y diseñar una instalación efectiva adaptada a necesidades específicas.
Cableado de paneles solares en serie
Los paneles solares conectados en serie forman una configuración específica en sistemas fotovoltaicos donde múltiples paneles se enlazan en una sola línea o cadena. En este arreglo, el terminal positivo de un panel se conecta al terminal negativo del siguiente panel, creando un camino eléctrico continuo. El propósito principal del cableado en serie es aumentar el voltaje general del sistema mientras se mantiene un flujo de corriente constante. Esta configuración se utiliza comúnmente en instalaciones solares residenciales y comerciales, especialmente cuando se requieren salidas de mayor voltaje o cuando se manejan tramos de cable largos para minimizar pérdidas de energía.
¿Cómo funcionan los paneles solares en serie?
Cuando los paneles solares están conectados en serie, sus características eléctricas se combinan de la siguiente manera:
- Voltaje: Los voltajes de los paneles individuales se suman en una conexión en serie. Por ejemplo, si tienes tres paneles que producen 30 voltios cada uno, la salida total de la serie sería de 90 voltios (30 V + 30 V + 30 V). Esta propiedad de voltaje aditivo permite alcanzar tensiones mayores necesarias para ciertos inversores o para compensar las caídas de voltaje en cables largos.
- Corriente (Amperios): A diferencia del voltaje, la corriente permanece constante a lo largo de una conexión en serie. La corriente de la cadena completa es igual a la corriente de un solo panel. Sin embargo, es importante notar que en una configuración en serie, la corriente está limitada por el panel que rinde menos dentro de la cadena. Si el aporte de corriente de un panel baja por sombreado o daño, afectará la salida de corriente de toda la serie.
Cableado de paneles solares en paralelo
Al hablar de configuraciones serie vs paralelo en paneles solares, el cableado en paralelo es un enfoque distinto para conectar múltiples paneles. En una conexión en paralelo, todos los terminales positivos de los paneles se unen entre sí y todos los terminales negativos se conectan de igual forma. Esta disposición difiere significativamente de los paneles en serie. El propósito principal del cableado en paralelo es aumentar la corriente total (amperaje) del sistema manteniendo un voltaje constante. Esta configuración se emplea comúnmente en instalaciones residenciales y comerciales, particularmente cuando se requieren mayores salidas de corriente o cuando hay problemas de sombreado parcial.
¿Cómo funcionan los paneles solares en paralelo?
Entender la diferencia entre las conexiones en serie y en paralelo es crucial para examinar cómo funcionan los paneles cableados en paralelo:
- Voltaje: A diferencia de las conexiones en serie, el voltaje se mantiene constante en una configuración en paralelo. Equivale al voltaje de un solo panel. Por ejemplo, si tienes tres paneles que producen 30 voltios cada uno, la salida total de la conexión en paralelo seguiría siendo 30 voltios. Este voltaje constante es una característica clave que distingue al paralelo del serie.
- Corriente (Amperios): En el cableado en paralelo, las corrientes de cada panel se suman. Esta propiedad aditiva de la corriente es una de las principales ventajas de las conexiones en paralelo. Si cada panel del ejemplo produce 10 amperios, el arreglo paralelo produciría 30 amperios (10 A + 10 A + 10 A). Este mayor aporte de corriente es especialmente ventajoso para sistemas que requieren más amperaje o al usar ciertos tipos de inversores.
Paneles solares en serie vs en paralelo: ¿Cuál es mejor?
Al decidir entre cablear tus paneles solares en serie o en paralelo, es crucial considerar varios factores para determinar qué configuración es la mejor según tus necesidades específicas. Ambos métodos tienen ventajas y desventajas que afectan el rendimiento del sistema de diferentes maneras.
Cableado en serie: ventajas y desventajas
Ventajas:
- Mayor voltaje del sistema: Conectar paneles en serie aumenta el voltaje total de tu sistema. Esto es beneficioso para reducir las pérdidas de potencia en tramos de cable largos, ya que los sistemas de mayor voltaje experimentan menores pérdidas comparados con los de voltaje bajo.
- Eficiencia con controladores MPPT: Los controladores de carga MPPT (seguimiento del punto de máxima potencia) funcionan mejor con entradas de mayor voltaje. Por ello, el cableado en serie puede mejorar la eficiencia de tu sistema solar.
- Instalación simplificada: Al requerir menos cables, el cableado en serie simplifica la instalación, haciendo el montaje más limpio y potencialmente reduciendo costos asociados al cableado.
Desventajas:
- Sensibilidad a las sombras: Si un panel de una cadena en serie está sombreado, el rendimiento de toda la cadena se reduce. Esto puede impactar de forma significativa la producción energética total.
- Falta de flexibilidad: Los sistemas en serie deben ajustarse a los requisitos de voltaje de tu inversor o banco de baterías. Esto puede limitar la flexibilidad en el diseño y la expansión del sistema.
Cableado en paralelo: ventajas y desventajas
Ventajas:
- Tolerancia a las sombras: En una configuración en paralelo, el sombreado de un panel tiene un impacto mínimo en el rendimiento de los demás. Esto hace que el cableado en paralelo sea una mejor opción en lugares con sombra variable.
- Voltaje estable: El cableado en paralelo mantiene un voltaje constante que coincide con la salida de un solo panel. Esto facilita la alineación con los requisitos de voltaje de inversores y bancos de baterías.
- Redundancia del sistema: Si un panel falla en un sistema en paralelo, los demás paneles continúan operando, asegurando la producción de energía y aumentando la fiabilidad del sistema.
Desventajas:
- Mayor corriente: El cableado en paralelo incrementa la corriente total del sistema, lo que puede requerir cables más gruesos y componentes con mayor capacidad nominal. Esto puede aumentar los costos de instalación.
- Caída de voltaje: A grandes distancias, los sistemas en paralelo pueden sufrir caídas de voltaje significativas, reduciendo la eficiencia. Esto es especialmente relevante en instalaciones grandes donde los cables deben recorrer largas distancias.
Serie vs paralelo: cuál es adecuado para ti
Para determinar si debes cablear tus paneles en serie o en paralelo, considera los siguientes factores:
1. Requisitos de voltaje del sistema
Para sistemas que necesitan operar a voltajes más altos, como aquellos que usan controladores de carga MPPT, el cableado en serie suele ser más adecuado. Los sistemas de mayor voltaje pueden ser más eficientes y más fáciles de gestionar a largas distancias.
2. Condiciones de sombreado
Si el lugar de instalación está expuesto a sombreado, el cableado en paralelo suele ser la mejor opción. Los sistemas en paralelo garantizan que el sombreado de un panel no reduzca drásticamente la producción de todo el sistema, proporcionando un rendimiento más fiable en condiciones variables.
3. Compatibilidad de componentes
Asegúrate de que tu inversor, banco de baterías y otros componentes sean compatibles con los niveles de voltaje y corriente del método de cableado elegido. Muchos inversores conectados a la red requieren voltajes más altos, lo que favorece las conexiones en serie, mientras que algunos sistemas aislados pueden beneficiarse de la redundancia y tolerancia a sombras de las conexiones en paralelo.
Preguntas frecuentes sobre serie vs paralelo
1. ¿Se pueden mezclar paneles en serie y en paralelo?
Sí, puedes mezclar paneles en serie y en paralelo, un método conocido como configuración "serie-paralelo". Este arreglo combina los beneficios de ambos métodos, incrementando tanto voltaje como corriente. Asegúrate de que todos los paneles tengan características eléctricas similares para evitar desajustes y optimizar el rendimiento. Consultar con un profesional en energía solar puede ayudar a diseñar la mejor configuración serie-paralelo para tu sistema.
2. ¿Los paneles solares de 12V deben conectarse en serie o en paralelo?
Los paneles de 12 V pueden conectarse tanto en serie como en paralelo, según los requisitos de tu sistema. Para sistemas de mayor voltaje, conéctalos en serie para aumentar el voltaje total. Para incrementar la corriente y mejorar el rendimiento bajo sombra, conéctalos en paralelo. Evalúa tus necesidades energéticas, las especificaciones del inversor y las condiciones de sombra para determinar la mejor configuración.
3. ¿Se pueden añadir más paneles a un sistema existente?
Sí, puedes añadir más paneles a un sistema existente. Asegúrate de la compatibilidad con tu inversor y banco de baterías actuales. Si tu configuración actual está en serie, es posible que necesites ajustar el voltaje y la corriente para que coincidan con los nuevos paneles. Consulta con un profesional en energía solar para asegurar una integración sin problemas y optimizar el rendimiento del sistema.
4. ¿Los paneles solares cargan más rápido en serie o en paralelo?
Los paneles solares no cargan necesariamente más rápido en serie o en paralelo; depende de la configuración del sistema y las condiciones. El cableado en serie aumenta el voltaje, lo cual puede ser más eficiente para largas distancias, mientras que el cableado en paralelo incrementa la corriente, lo que puede ser mejor en condiciones de sombra. La velocidad de carga está influenciada por el diseño general del sistema y la compatibilidad de los componentes.
Conclusión
En el debate sobre paneles solares en serie vs en paralelo, la mejor elección depende de tus necesidades específicas y las condiciones del sistema. El cableado en serie incrementa el voltaje, siendo ideal para minimizar pérdidas de potencia en largas distancias y optimizar la eficiencia de los controladores MPPT. El cableado en paralelo, por otro lado, aumenta la corriente, mejora la tolerancia a las sombras y mantiene la estabilidad del voltaje. Entendiendo las diferencias entre estas configuraciones, puedes optimizar el rendimiento de tu sistema de energía solar. Para paneles solares fiables y de alta calidad, considera a Renogy.
